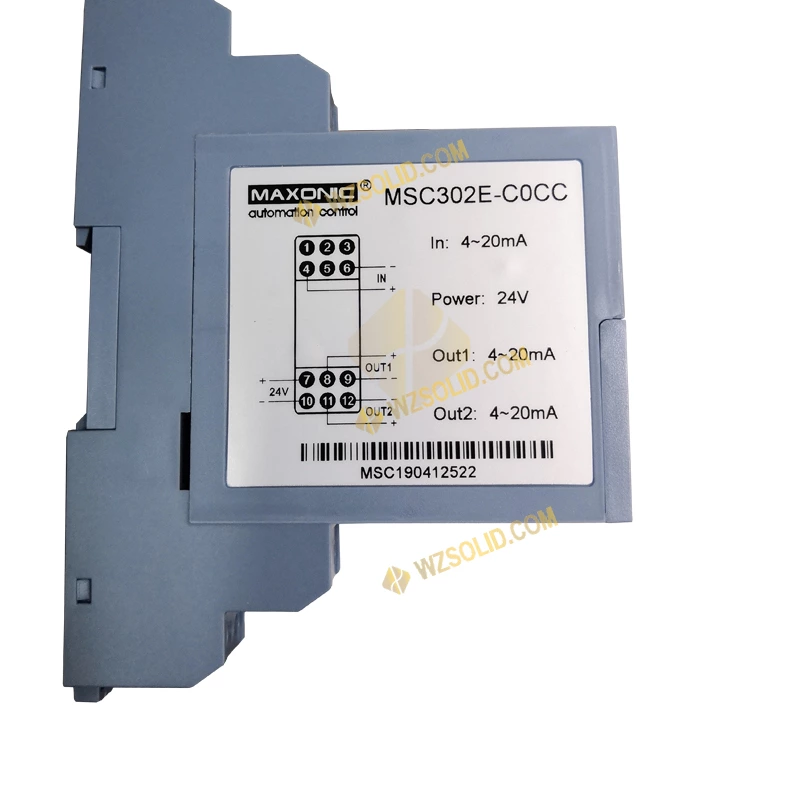

РАСПРЕДЕЛИТЕЛЬНЫЙ ИЗОЛЯТОР MSC302E
| РЕЖИМЫ | ВХОДНОЙ СИГНАЛ 1 | ВХОДНОЙ СИГНАЛ 2 | ВЫХОДНОЙ СИГНАЛ 1 | ВЫХОДНОЙ СИГНАЛ 2 |
| MSC302E-C0C0 | 4–20 мА постоянного тока | НЕТ ВХОДА 2 | 4–20 мА постоянного тока | НЕТ ВЫХОДА |
| MSC302E-C0CC | 4–20 мА постоянного тока | НЕТ ВХОДА 2 | 4–20 мА постоянного тока | 4–20 мА постоянного тока |
| MSC301E-CCCC | 4–20 мА постоянного тока | 4–20 мА постоянного тока | 4–20 мА постоянного тока | 4–20 мА постоянного тока |
Технические индикаторы
Рабочий источник питания: 24 В постоянного тока ± 10%
Потребляемая мощность: ≤ 1,2 Вт (1 вход и 1 выход); ≤ 1,8 Вт (1 вход и 2 выхода); ≤ 2,4 Вт (2 дюйма и 2
вне)
Входной сигнал:
Режим распределения мощности, 2-проводная система, 4 ~ 20 мА
Режим изоляции, 4-проводная система, 4 ~ 20 мА
Распределительное напряжение: режим распределения, 19 ~ 26 В.
Защита распределения: максимальный ток короткого замыкания 40мА; Максимальное напряжение холостого хода,
26В
Входное сопротивление: режим изоляции, ≤ 200 Ом
Выходной сигнал: 4-проводная система, 4 ~ 20 мА.
Выходная нагрузка: 0 ~ 350 Ом
Точность преобразования: ± 0,1% полной шкалы.
Температурный дрейф: ± 0,01% полной шкалы/℃
Прочность изоляции: вход/выход, ≥ 2000 В переменного тока (1 мин); Вход/источник питания, ≥ 2000 В переменного тока
(1 мин); Выход/источник питания, ≥ 1000 В переменного тока (1 мин)
Сопротивление изоляции: вход/выход/мощность=
