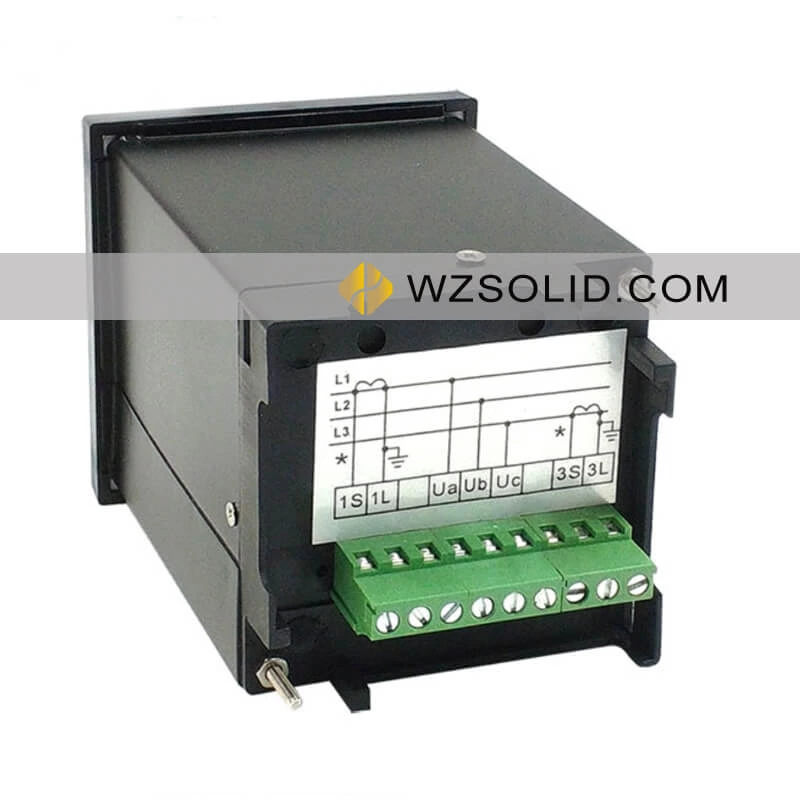

F72-WB Трехфазный трехпроводной измеритель активной мощности, судовой (наземный) сейсмический прибор
Название: Трехфазный трехпроводной измеритель активной мощности, корабельный (наземный) сейсмический прибор
Модель: F72-WB
Технические характеристики: Закажите различные модели и свяжитесь с нами;
Угол: дисплей под прямым углом под углом 90 градусов; (Можно настроить цену широкоугольного дисплея 240 градусов для дальнейшего обсуждения)
Уровень: 1,5

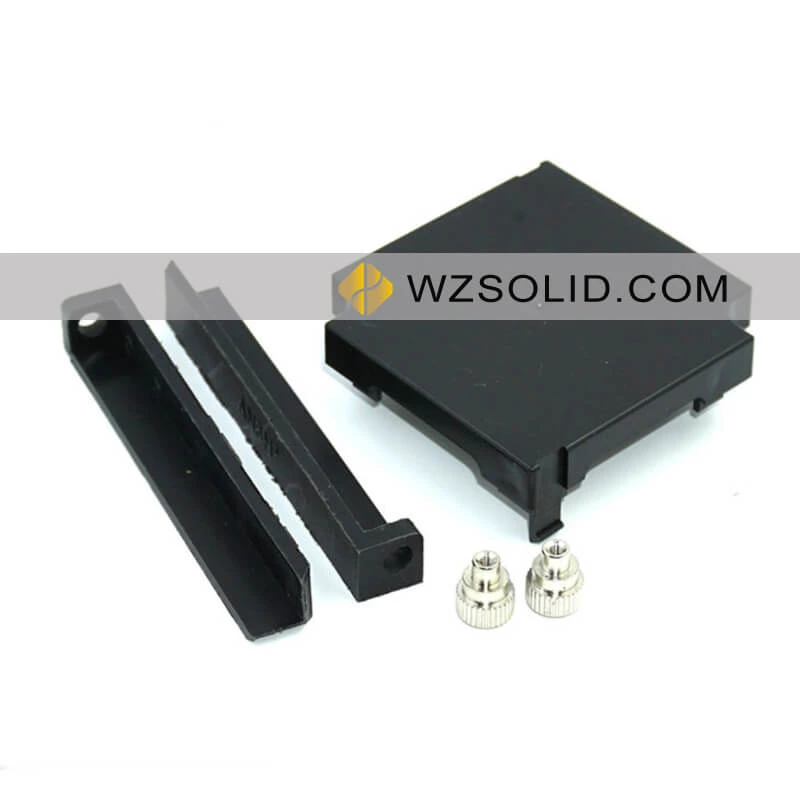

Корпус: металлический корпус, опорная пластина для проводки и защитная крышка (армированный пластик), стекло (закаленное стекло толщиной 3 мм).
Вес: 0,35 кг
Гарантия: 12 месяцев
Стандарт: ГБ/Т 7676
Металлический корпус F72-WB счетчик мощности 0-60 кВт Q72-WTCA трехфазный морской счетчик мощности AN&H
Уровень защиты: IP54
Размер: Внешний вид 72X72X129 мм, размер отверстия 68X68 мм, внутренний размер прибора 66X66 мм, глубина: 121 мм (включая защитную крышку)
Упаковка: Внутренняя коробка с ударопрочным пенопластом, внешняя коробка в картонной коробке;
Количество упаковки: 48 больших коробок и 36 маленьких коробок.
Экспресс-доставка: по умолчанию используется обычная экспресс-доставка (по вопросам других экспресс-доставок, например, SF Express, обращайтесь в магазин)
Конструктивные особенности: амортизирующий прибор стрелочного типа, гарантированное качество, высокая механическая ударопрочность, удовлетворительная работа при виброускорении 0,7g;
Прибор переменного тока состоит из транзисторного выпрямительного устройства, подключенного к измерителю постоянного тока, который потребляет меньше энергии.
Основные технические характеристики
Условия окружающей среды: -25~+40 ℃ (измеритель переменного тока 0~+40 ℃)
Относительная влажность: от 25% до 80%
Показатели механической стойкости: высокая устойчивость к механическим воздействиям, удовлетворительная работа при вибрационном ускорении 0,7g; Выдерживает транспортные толчки с ускорением 150 м/с и частотой ударов 80-120 раз в минуту продолжительностью 2 часа.
Выдерживаемое напряжение: переменный ток 50 Гц, переменный ток 2000 В, длительностью 1 минуту.
Вес: менее 1 кг
Рабочее положение: вертикальное (æ).
Однофазные и двухфазные измерители активной мощности: дисплей с углом обзора 240° на широкоугольном измерителе и дисплей с углом 90° на измерителе с прямым углом.
| Внешний размер мм | Модель продукта 240° | Модель продукта 90° | Диапазон измерения | Примечание о подключении |
| КВАДРАТ ВНЕШНИЙ 96*96 Отверстия 92*92 |
AH96-W F96-W F96J-W Q96-WTCZA 51L5 (Z96) |
AH96-WB F96-WB Q96-WTCA 51L4 51L5G 51L6 DN96 |
10 кВт, 15 кВт , 20 кВт, 25 кВт, 30 кВт, 40 кВт , 50 кВт, 60 кВт, 75 кВт, 100 кВт, 120 кВт, 150 кВт, 200 кВт, 250 кВт , 300 кВт, 400 кВт , 500 кВт , 600 кВт, 750 кВт, 800 кВт, 1000 кВт, 1200 кВт, 1500 кВт, 2000 кВт, 1 МВт ~ 150 МВт можно сделать с отрицательной мощностью от -10% до 20%, например: от -300 до 200 кВт, отрицательная мощность 15%; Напряжение: 380 В, 400 В, 415 В, 440 В, 450 В, 460 В, 380/100 В, 400/100 В, 440/110 В. |
Подключение тока: ток от 5 до 150 кА, ток подается через трансформатор тока CT/5A или CT/1A. Подключение напряжения: напряжение ниже 440 В может быть подключено напрямую. 380 В и выше подключаются через трансформатор напряжения PT (вторичное напряжение PT/100 В,/110 В). Настраиваемый рисунок красной линии в соответствии с требованиями пользователя Измеритель мощности с функцией защиты от обратной мощности Частота 50 Гц, 60 Гц Уровень: 1,5 |
| КВАДРАТ ВНЕШНИЙ 96*96 Отверстия 92*92 с реле реверса мощности |
AH96-WNJ F96-WNJ F96-WNJ Q96-WTCZAN 51L5 (Z96) |
АН96-ВНДЖБ Ф96-ВНДЖБ К96-ВТКАН 51Л4 51Л5Г 51Л6 ДУ96 |
||
| КВАДРАТ ВНЕШНИЙ 72*72 Отверстия 68*68 |
AH72-W F72-W F72J-W Q72-WTCZA 61L14 (Z72) |
AH72-WB F72-WB Q72-WTCA 61L13 61T13 61L14G DN72 |
||
| Квадратная круглая форма ВНЕШНИЙ 110*110 Диаметр отверстий 101 |
АХ110А 45Л8 45Л9 2105 2105А Б2106 2105Б |
|||
| Квадратная круглая форма ВНЕШНИЙ 80*80 Диаметр отверстий 71 |
АХ 80А 63Л18 63Л18 2185 2185А 63Л1 63Л2 63Л10 |
|||
| Квадратная круглая форма ВНЕШНИЙ 120*120 Диаметр отверстий 101 |
АН120А 45Л1 45Д1 |
