ВЫПУСКНОЙ КЛАПАН ЗАБОРТОВОГО КОТЛА CB/T3841-1999,
Купить другие морские клапаны и аксессуары от китайского производителя - JINBO MARINE
| Выпускной клапан котла за бортом |
| КБ/Т3841-1999 |
| Стандарт дизайна: CB/T3841-1999 |
| Стандарт тестирования: GB600 |
| Применимая среда: вода и пар≤250 ℃. |
| Тип-AS GB2501 |
| НП 2,5 МПа |
| Ду40 |

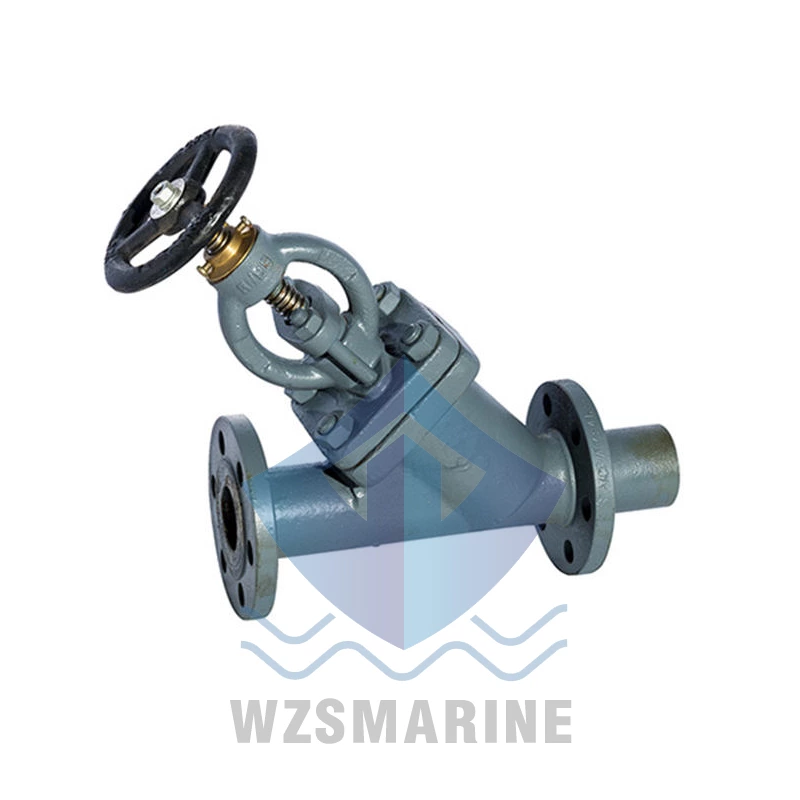

Выпускной клапан котла за бортом CB/T3841-1999
Китай Выпускной клапан котла за бортом CB/T3841-1999:
| Тип | Стандарт фланцевого соединения | Номинальное давление | Номинальный диаметр |
| А | ГБ569 | 2,5 МПа | Ду25,Ду32,Ду40 |
| КАК | ГБ2501 |
Техническая спецификация:
Стандарт дизайна: CB/T3841-1999
Стандарт тестирования: GB600
Применимая среда: вода и пар≤250 ℃.
Основные части и материал:
Корпус --- Литая сталь
Капот --- Литая сталь
Стебель --- Бронза
Диск --- Бронза
| Номинальный диаметр | Размер структуры | Фланец | Болт | маховик | Диапазон подъема (м) | Масса (кг) | ||||||||||
| л | ЧАС | H1 | т | Д | Д1 | Д2 | б | д0 | Т.е. | н | Д0 | С | ||||
| 25 | 218 | 178 | 60 | 7 | 105 | 73 | 56 | 12 | 13 | М12 | 4 | 80 | 8 | 12 | 6.7 | |
| 32 | 260 | 200 | 60 | 7,5 | 115 | 83 | 64 | 13 | 15 | М14 | 6 | 100 | 9 | 16 | 8,9 | |
| 40 | 302 | 220 | 60 | 8 | 125 | 93 | 74 | 13 | 15 | М14 | 6 | 120 | 10 | 20 | 10,9 | |
Основной список размеров (мм):
Введите:
Тип АС:
| Номинальный диаметр | Размер структуры | Фланец | Болт | маховик | Диапазон подъема (м) | Масса (кг) | ||||||||||
| л | ЧАС | H1 | т | Д | Д1 | Д2 | б | д0 | Т.е. | н | Д0 | С | ||||
| 25 | 218 | 184 | 60 | 7 | 115 | 85 | 68 | 16 | 14 | М12 | 4 | 80 | 8 | 12 | 8 | |
| 32 | 260 | 208 | 60 | 7,5 | 140 | 100 | 78 | 18 | 18 | М16 | 4 | 100 | 9 | 16 | 10.4 | |
| 40 | 302 | 220 | 60 | 8 | 150 | 110 | 88 | 18 | 18 | М16 | 4 | 120 | 11 | 20 | 12,5 | |
Описание/размеры могут отличаться в зависимости от товара, пожалуйста, свяжитесь с нами при заказе.
