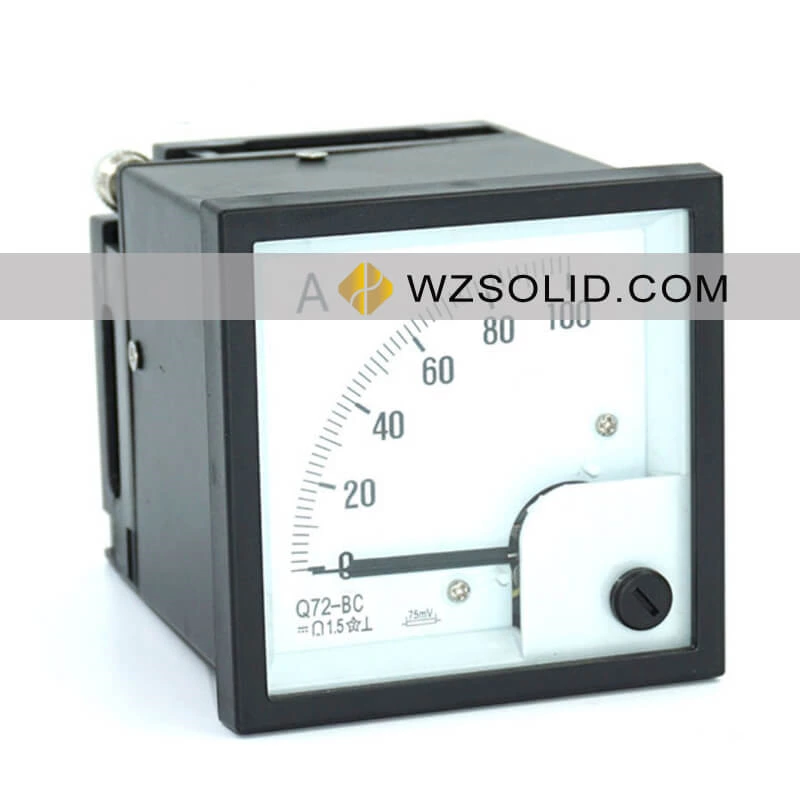

Металлический корпус F72-DCB Амперметр постоянного тока 100А 75мВ Q72-BC Амперметр для безопасной навигации и морских инструментов
Название: Корабельный (сухопутный) амперметр постоянного тока, амортизирующий прибор
Модель: F72-dCB
Спецификация: 75мВ 60мВ; Примечания к заказу, характеристики модели
Угол: дисплей под прямым углом под углом 90 градусов; (Можно настроить цену широкоугольного дисплея 240 градусов для дальнейшего обсуждения)
Уровень: 1,5

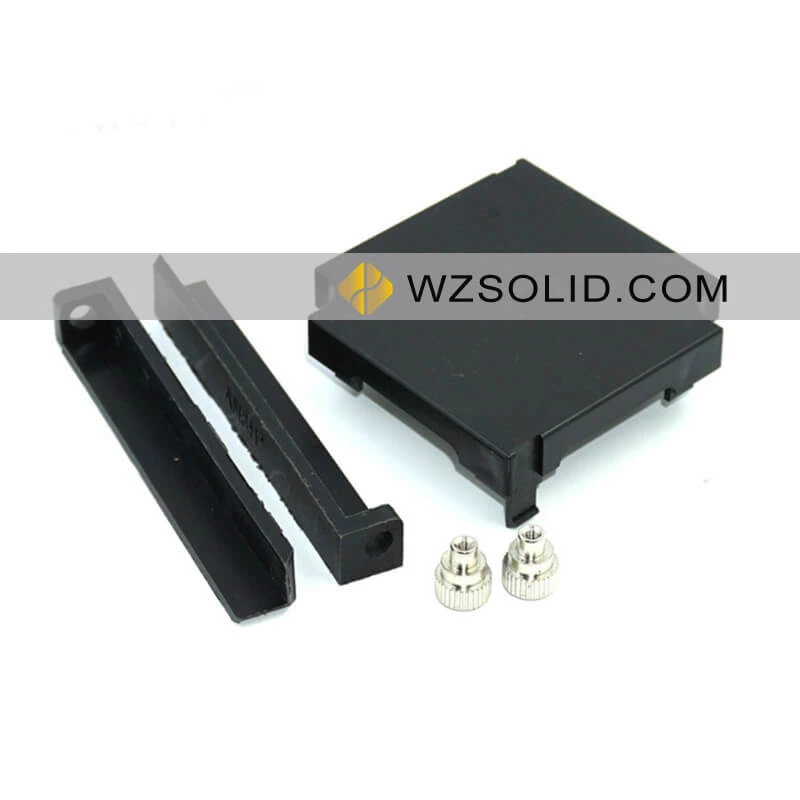

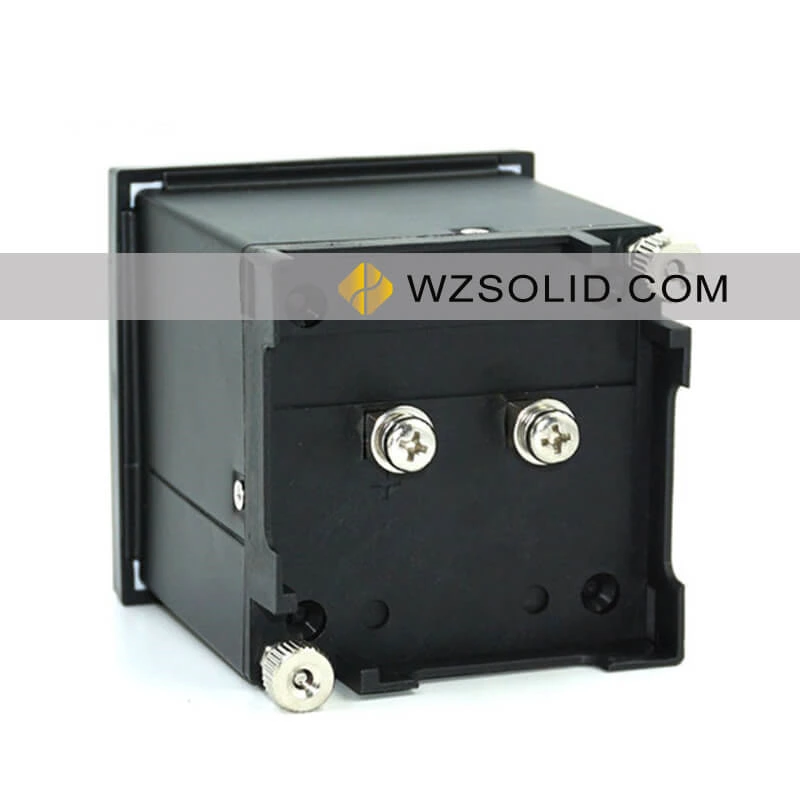

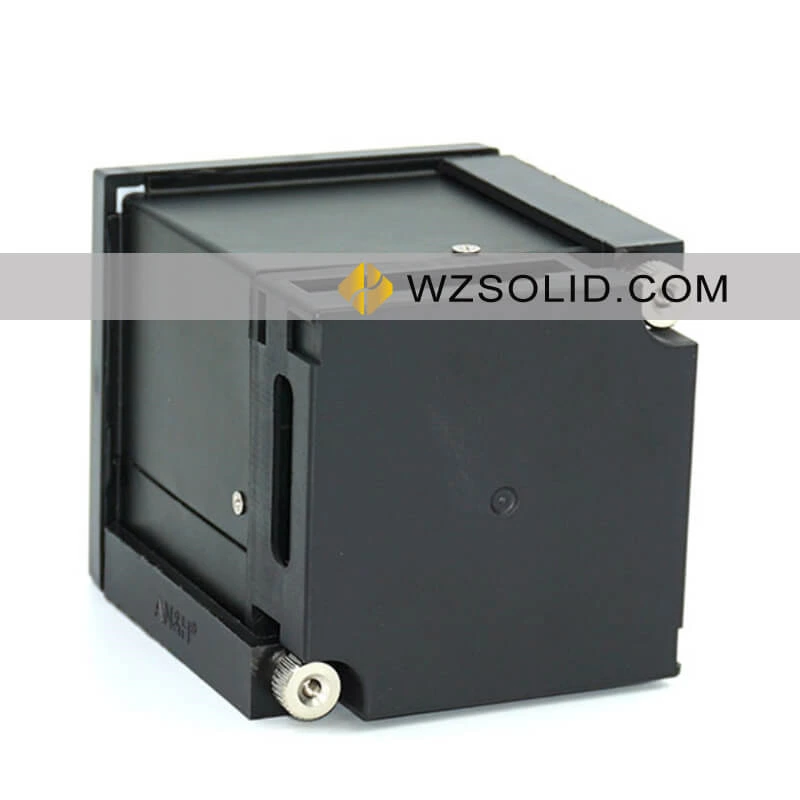

Корпус: металлический корпус, опорная пластина для проводки и защитная крышка (армированный пластик), стекло (закаленное стекло толщиной 3 мм).
Вес: 0,35 кг
Гарантия: 12 месяцев
Стандарт: ГБ/Т 7676
Уровень защиты: IP54
Размеры: 72X72X88 мм, размер отверстия: 68X68 мм, внутренний размер инструмента: 66X66 мм, глубина: 80 мм (включая защитную крышку)
Упаковка: Внутренняя коробка с ударопрочным пенопластом, внешняя коробка в картонной коробке;
Количество упаковки: 48 больших коробок и 36 маленьких коробок.
Конструктивные особенности: амортизирующий прибор стрелочного типа, гарантированное качество, высокая механическая ударопрочность, удовлетворительная работа при виброускорении 0,7g;
Прибор переменного тока состоит из транзисторного выпрямительного устройства, подключенного к измерителю постоянного тока, который потребляет меньше энергии.
Основные технические характеристики
Условия окружающей среды: -25~+40 ℃ (измеритель переменного тока 0~+40 ℃)
Относительная влажность: от 25% до 80%
Показатели механической стойкости: высокая устойчивость к механическим воздействиям, удовлетворительная работа при вибрационном ускорении 0,7g; Выдерживает транспортные толчки с ускорением 150 м/с и частотой ударов 80-120 раз в минуту продолжительностью 2 часа.
Выдерживаемое напряжение: переменный ток 50 Гц, переменный ток 2000 В, длительностью 1 минуту.
Вес: менее 1 кг
Рабочее положение: вертикальное (æ).
Амперметр постоянного тока, неэлектрический измеритель количества: дисплей 240° на широкоугольном измерителе и дисплей 90° на измерителе под прямым углом
| Внешний размер мм | Модель продукта 240° | Модель продукта 90° | Диапазон измерения | Примечание о подключении |
| КВАДРАТ ВНЕШНИЙ 96*96 Отверстия 92*92 |
AH96DC F96DC F96JDC 096-ZC 51C5 (Z96) |
AH96-WB F96-WB Q96-WTCA 51L4 51L5G 51L6 DN96 |
0-500UA, 01 мА , 0-5 мА, 010 мА, 0-20 мА, 0-500 мА, 01 А, 02, 0-5 А , 010 А: 0-(10 А, 15 А, 20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А) 、100А、150А 、200А、250А、300А400А、500А600А、750А、800А、1000А1500А、2000А、2500А.3000А、5000А、3КА、5КА、7.5КА、10КА、15КА 、100KA、150KA) Параметры дисплея такие же, как указано выше. |
Непосредственное подключение при токе ниже 10 А, 10 А и выше (внешние разветвители с фиксированным значением 75 мВ, 60 мВ, 100 мВ, 150 мВ); Сигнал постоянного тока AN&H : 4–20 мА, 0–20 мА, 01 мА, 010 мА , сигнал напряжения постоянного тока, 10 В, 5 В, 6 В... ··· подключен; AN&H Его также можно использовать для индикации неэлектрических счетчиков и индикации вторичного электросчетчика. Уровень: 1,5. Настраиваемые красные линии могут быть нарисованы в соответствии с требованиями пользователя; |
| КВАДРАТ ВНЕШНИЙ 96*96 Отверстия 92*92 с реле реверса мощности |
AH72-DC F72DC F72DC Q72-ZC 61C14 |
АН96-ВНДЖБ Ф96-ВНДЖБ К96-ВТКАН 51Л4 51Л5Г 51Л6 ДУ96 |
||
| КВАДРАТ ВНЕШНИЙ 72*72 Отверстия 68*68 |
AH72-WB F72-WB Q72-WTCA 61L13 61T13 61L14G DN72 |
|||
| Квадратная круглая форма ВНЕШНИЙ 110*110 Диаметр отверстий 101 |
АХ110К 45К8 45К9 2101 2101А Б2101 Д110К |
|||
| Квадратная круглая форма ВНЕШНИЙ 80*80 Диаметр отверстий 71 |
АХ80К 63К1 863К19 63К1 63К2 63К11 63К10 2181 2181А |
|||
| Квадратная круглая форма ВНЕШНИЙ 120*120 Диаметр отверстий 101 |
АН120С 45С1 45С3 |
|||
| Примечание. Неэлектрические количественные приборы относятся к рабочим столам, которые вводят сигналы электрических величин от датчиков или контрольных приборов на выходном конце, используемые для индикации неэлектрических величин, таких как температура и скорость об/мин м/мин об/мин М/МИН мин, манометр МПа бар Кф/см метр РУЛЬ, дальномер % КН. м, мм и т. д. Вторичные приборы, показывающие количество электроэнергии, могут иметь маркированные значения, такие как ток А, напряжение В, частота Гц, мощность кВт МВт, коэффициент мощности COS, измеритель изоляции M (JDB, SDB) и т. д. | ||||
