Поворотные заслонки из литой стали и чугуна/ковкого чугуна
Базовая информация
| Модель №.: | CS/CI Б.В. |
| Форма подключения: | Фланец |
| Форма печати: | Авто Герметичный |
| Рабочее давление: | Низкое давление (Pn<1,6 МПа) |
| Материал поверхности уплотнения: | Мягкое уплотнение |
| Приложение: | Нефть, Вода, Газ |
| Размер: | От 2 до 60 дюймов или больше |
| Уплотнение: | Металлическое сиденье, мягкое сиденье |
| Тип диска: | центрический |
| Товарный знак: | ТВЕРДАЯ ПРОМЫШЛЕННОСТЬ |
| Спецификация: | CE |
| Код ТН ВЭД: | 8481 |
| Режим вождения: | Ручной, электрический, пневматический |
| Состав: | Двойное эксцентриковое уплотнение |
| Шток клапана: | Нормальный |
| Рабочая температура: | Средняя температура (120°C |
| Корпус клапана: | Кастинг |
| Материал: | Чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь |
| Тип: | Бесфланцевый тип, тип с проушинами, тип с двойным фланцем |
| Операция: | Рычаг, Шестерня |
| Стандарт дизайна: | API609 |
| Транспортный пакет: | Фанерный корпус |
| Источник: | Китай |
Описание продукта
Дисковые затворы из литой стали и чугуна, дисковые затворы с проушинами, дисковые затворы с проушинами, двухфланцевые дисковые затворы, высокопроизводительные дроссельные затворы
Соответствие стандартам
1)Проектирование и производство:API609
2) Тестирование и проверка: API598
3) Лицевая сторона: API609, ANSI B16.10.
4)Размеры торцевого фланца: ANSI B16.5, B16.47 СЕРИИ A и СЕРИИ B, DIN, BS, JIS
5) Конец стыковой сварки: ANSI B16.25
Технические характеристики:
1) Размер: DN50 ~ DN4000
2)Класс: от 150 до 600 фунтов
3)Тип: бесфланцевый тип, с проушинами, фланцевый тип, центральная линия/двойной эксцентрик/тройной смещенный тип, с металлическим или мягким седлом, высокая производительность
4)Материал: WCB, WCC, WC6, WC9, C5, C12, CF8, CF8M, CF3, CF3M, CN7M, LCB, LCC, DUPLEX SS, MONEL, СПЛАВ 20, чугун и т. д.
5) Эксплуатация: работа рычага и шестерни.
Описание:
Тип пластины или тип с выступами
Проектирование и производство: MSS SP-67, API 609.
Испытание и проверка: API 598.
Фланцевый конец: ANSI B16.1, BS4504, ISO2084 и
Фланцевый конец: DIN2501 и т. д.
Верхний фланец: ISO5211
Центральный дроссельный клапан
Упругое сиденье
Вал: круглый, двойной D или квадратный.
Размер: 2" ~ 32" (DN50 ~ 800)
Рабочее давление: 1,0 МПа/1,6 МПа/класс 125
Оператор: рычаг, шестерня, электрический или пневматический привод.
Стандартные материалы деталей
| Тело | Серый чугун, Ковкий чугун, Литая сталь, Нержавеющая сталь |
| Диск | Ковкий чугун, Алюминиевая бронза, Нержавеющая сталь |
| Корень | Нержавеющая сталь |
| Втулка | Смазанная бронза, ПТФЭ |
| Сиденье | BUNA, EPDM, неопрен, PTFE, NR, NBR, хайпалон, витон |
| Приколоть | Нержавеющая сталь |
| уплотнительное кольцо | БУНА, ЭПДМ |

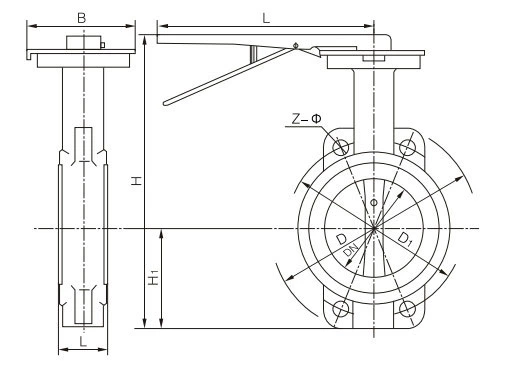

Размеры (в мм и дюймах) и вес
| Размер | А | Б | С | л | Э | Ф | килограммы | |
| мм | дюйм | |||||||
| 50 | 2" | 161 | 80 | 42 | 32 | 57.15 | 12,6 | 2,5 |
| 65 | 2,1/2 дюйма | 175 | 89 | 44,7 | 32 | 57.15 | 12,6 | 3.2 |
| 80 | 3" | 181 | 95 | 45,2 | 32 | 57.15 | 12,6 | 3.6 |
| 100 | 4" | 200 | 114 | 52,1 | 32 | 69,85 | 15,7 | 4,9 |
| 125 | 5 дюймов | 213 | 127 | 54,4 | 32 | 69,85 | 18.92 | 7 |
| 150 | 6 дюймов | 226 | 139 | 55,8 | 32 | 69,85 | 18.92 | 7,8 |
| 200 | 8 дюймов | 260 | 175 | 60,6 | 45 | 88,9 | 22.1 | 13.2 |
| 250 | 10 дюймов | 292 | 203 | 65,6 | 45 | 88,9 | 28.45 | 19.2 |
| 300 | 12 дюймов | 337 | 242 | 76,9 | 45 | 107,95 | 31,6 | 32,5 |
| 350 | 14 дюймов | 368 | 267 | 76,9 | 45 | 107,95 | 31,6 | 41,3 |
| 400 | 16 дюймов | 400 | 298 | 86,5 | 51,2 | 158,75 | 33.15 | 61 |
| 450 | 18 дюймов | 422 | 318 | 105,6 | 51,2 | 158,75 | 38 | 79 |
| 500 | 20 дюймов | 480 | 349 | 131,8 | 64,2 | 185,75 | 41.15 | 128 |
| 600 | 24 дюйма | 562 | 440 | 152 | 70,2 | 215,9 | 50,65 | 188 |
| 700 | 28 дюймов | 624 | 520 | 163 | 72 | 254 | 55 | 284 |
| 800 | 32 дюйма | 672 | 591 | 188 | 82 | 254 | 55 | 713 |
Центральная бабочка может быть изготовлена из литой стали, нержавеющей стали или легированной стали. Он широко используется в фармацевтической, химической, нефтяной, текстильной, бумажной и других отраслях промышленности, рабочая среда обычно составляет от 80 до 120 градусов, после краткого ознакомления со средней линией характеристик дроссельной заслонки складного типа:
(1) седло может быть заменено, надежная герметичность обеспечивает отсутствие утечек при двустороннем уплотнении; (2) специальная конструкция уплотнения при высоких температурах и холодных условиях работы, уплотнение без напряжений и деформаций, позволяет добиться нулевой утечки;
(3) использовать устройство осевого позиционирования, решить сложную проблему утечки на осевом уплотнении и легко носить уплотнительную поверхность, приводной привод можно установить в любом направлении.
