Ассортимент продукции:
Клапан-бабочка большого размера
Клапан-бабочка с ламинированным уплотнением
Клапан-бабочка с жестким уплотнением
Клапан-бабочка из нержавеющей стали
1)Подходящая среда: вода, сточные воды, морская вода, воздух, пищевые продукты, масло и т. д.
2)Рабочая температура: -20°C~450°C
3)Оператор: Подходит для ручек (DN50~300), приводов, электрических и пневматических приводов управления.
4)дроссельный клапан большого размера вафельного типа
5)Форма подключения: пластина
6)Форма уплотнения: Автоматическое запечатывание
7)Материал поверхности уплотнения: герметичный металл.
8)Структура: Разбивочное уплотнение
9)Материал корпуса: литая сталь, ковкий чугун, нержавеющая сталь304/316, углеродистая сталь.
10)Материал диска: литая сталь, нержавеющая сталь 304/316, алюминиевая бронза.
11)Материал вала: нержавеющая сталь 304/316/416.
12)Материал уплотнительного кольца: SS304, твердый сплав.
13)Цвет: зависит от запроса
14) Упаковка: пластик внутри и фанерный корпус снаружи.
Помимо дроссельной заслонки, мы также можем предложить задвижку, шаровой кран, проходной клапан, обратный клапан, предохранительный клапан и так далее. Если у вас есть какие-либо требования, пожалуйста, отправьте нам запрос. Мы постараемся сделать все возможное, чтобы поддержать вас.

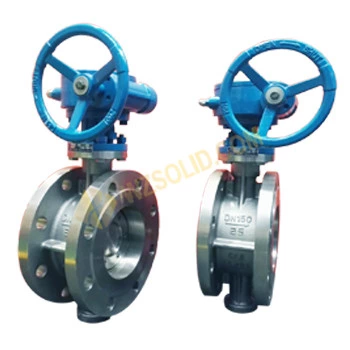

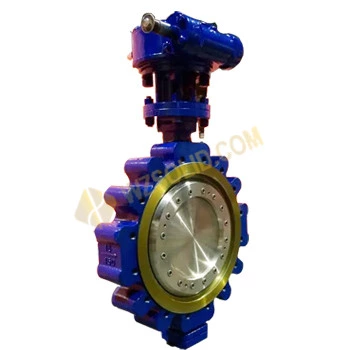

Четвертьоборотный клапан Solid представляет собой клапан с металлическим седлом с НУЛЕВОЙ УТЕЧКОЙ, который оснащен тройным эксцентриком, не трущимся коническим металлическим седлом, обеспечивающим герметичное закрытие в течение многих тысяч циклов. Посадка клапана фактически улучшается при продолжительной эксплуатации. Эти уникальные конструктивные особенности в совокупности придают клапану Solid следующие характеристики: Герметичное закрытие в обоих направлениях при температурах от криогенных до 600 градусов по Цельсию, ограничения определяются выбором материалов корпуса, диска и уплотнения. Клапан Solid по своей природе пожаробезопасен, что означает, что клапан может обеспечивать НУЛЕВУЮ УТЕЧКУ до, во время и после пожара, поскольку в посадочных зонах клапана нет мягких компонентов. Простой непосредственный монтаж на монтажных фланцах стандарта ISO. Solid обладает хорошими характеристиками управления на протяжении большей части своего хода, а с добавлением позиционированного устройства управление будет подходящим для многих применений. Стандартный клапан имеет межфланцевую форму, соответствующую размерам API 609, и имеет огромную экономию места и массы по сравнению с другими типами клапанов. Цельнолитые клапаны также доступны с проушинами и фланцами с размерами в соответствии с ISO 5752 или API 600, что делает их взаимозаменяемыми с задвижками, шаровыми и пробковыми клапанами. Как видно из рисунка, в этой конструкции используется расклинивающее действие, обеспечивающее сжатие многослойного уплотнительного кольца при контакте с седлом корпуса. Кроме того, поскольку уплотнительное кольцо имеет зазор между диском и внутренней частью пластины, оно способно самовыравниваться, а также изгибаться, поглощая напряжения, которые могут быть вызваны колебаниями температуры или движением трубопровода.
| Углеродистая сталь/ENC | |||||
| Выбор материала определит пригодность клапана для рабочей среды и ожидаемого температурного диапазона. Ответственность Окончательный выбор материала остается за заказчиком. Однако мы можем предложить подходящие комбинации, основываясь на нашем опыте. Следующее В таблице показан текущий выбор доступных материалов, но в зависимости от конкретного применения можно заменить специальные материалы. | |||||
| Корпус и диск | Сиденье | Шпиндель и ключи | Ламинированное уплотнительное кольцо | Несущий | Упаковка и прокладки |
| Углеродистая сталь/ENC | Нержавеющая сталь | АИСИ 431 | АИСИ 304 | Нержавеющий хром или никелированный | Графит/гафоил |
| Нержавеющая сталь | Стеллит 21 или Колмоной износостойкий облицовка | 17-4ф АИСИ 630 | АИСИ 316 | Стеллитовая оболочка | графойл |
| Кислотостойкий сплав стали | Специальные сплавы | ФАЛ 223 | Закаленная нержавеющая сталь | Графит с Защита подшипников графойлом | |
| Стали для высоких и криогенный температура | Спеченный ПТФЭ и бронза | ||||
| Конструкция тройного смещенного металлического уплотнения. Высокопроизводительный дисковый затвор. | ||||

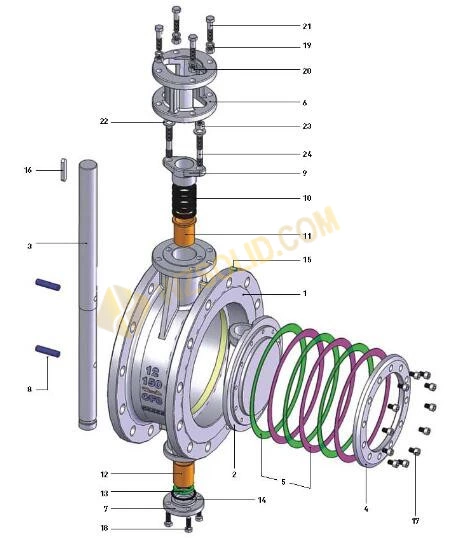

| Элемент | Описание | Температура-29~425° | Температура-196~538° | Температура-196~538° |
| CS | CF8 | CF8M | ||
| 1 | ТЕЛО | A216WCB | А351 CF8 | А351 CF8M |
| 2 | ДИСК | A216WCB | А351 CF8 | А351 CF8M |
| 3 | ВАЛ | А182 Ф6А | А182 Ф304 | А182 Ф316 |
| 4 | ФИКСАТОР | A105 CS+ENP | СС 304 | СС 316 |
| 5 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | SS316+ГИБКИЙ ГРАФИТ | SS316+ГИБКИЙ ГРАФИТ | SS316+ГИБКИЙ ГРАФИТ |
| 6 | ярмо | A216WCB | A216 ВКБ+ЕПС | A216 ВКБ+ЕПС |
| 7 | НИЖНЯЯ КРЫШКА | А105 КС | СС 304 | СС 316 |
| 8 | ПЕТЛЯ ШТИФТ | А276 410 | СС 304 | СС 316 |
| 9 | УПЛОТНИТЕЛЬНАЯ САЛЬНИКА | A216WCB | А351 CF8 | А351 CF8M |
| 10 | УПАКОВКА | ГИБКИЙ ГРАФИТ | ГИБКИЙ ГРАФИТ | ГИБКИЙ ГРАФИТ |
| 11 | ПЕРЕДНЯЯ ОСЕВАЯ ВТУЛКА | B148 C95500 | B148 C95500 | B148 C95500 |
| 12 | ЗАДНЯЯ ОСЕВАЯ ВТУЛКА | B148 C95500 | B148 C95500 | B148 C95500 |
| 13 | РАЗЪЕМНОЕ КОЛЬЦО | СС 304 | СС 316 | СС 316 |
| 14 | УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА | SS304+ГИБКИЙ ГРАФИТ | SS304+ГИБКИЙ ГРАФИТ | SS304+ГИБКИЙ ГРАФИТ |
| 15 | ЗАЩИТНЫЙ ШТИФТ | А276 410 | СС 304 | СС 304 |
| 16 | КЛЮЧ | АИСИ 1045 | АИСИ 1045 | АИСИ 1045 |
| 17 | ВИНТ | А193 Б8 | А193 Б8 | А193 Б8М |
| 18 | БОЛТ | А193 Б7 | А193 Б8 | А193 Б8М |
| 19 | ПРУЖИННАЯ ПРОКЛАДКА | АИСИ 1566 | АИСИ 1566 | АИСИ 1566 |
| 20 | ОРЕХ | А194 2Н | А194 8 | А194 8М |
| 21 | БОЛТ | А193 Б7 | А193 Б8 | А193 Б8М |
| 22 | ПРОКЛАДКА | А105 КС | СС 304 | СС 316 |
| 23 | ОРЕХ | А194 2Н | А194 8 | А194 8М |
| 24 | ШПИЛЬКА | А193 Б7 | А193 Б8 | А193 Б8М |
| Иллюстрации в этом каталоге могут быть изменены без предварительного уведомления. ПРИМЕЧАНИЯ: 1. Выше приведена общая спецификация. Если у клиентов есть особые требования, мы можем сделать правильный выбор материала в соответствии с условиями работы. 2. Для клапанов, используемых в особых рабочих условиях, пожалуйста, свяжитесь с нашими инженерами для получения информации о материале и другой информации. | ||||
Конструкция тройного эксцентрикового уплотнения клапана с металлическим седлом серии Solid предлагает пользователю запорный клапан «ZER O LEA KAGE» для использования в различных приложениях в широком спектре отраслей:
• Горнодобывающая промышленность – техническая вода
• Нефть
• Химические и технологические предприятия
• Добыча и транспортировка газа
• Морские нефтегазовые платформы
• Целлюлоза и бумага
• Клапаны аварийного отключения (ESD)
• Сталелитейные заводы
• Сахарные заводы
• Изоляция трубопровода
• Пар низкого давления
• Горячие газы (включая дымовые газы)
• Криогенные услуги
• Высокоцикловые и переключающие клапаны
• Очистка и распределение воды
• Выработка энергии
Конструкция Solid Design идеальна (и проверена) для использования в системах водоснабжения горнодобывающей промышленности:
• Металлическое седло обеспечивает более длительный срок службы.
• Компактная конструкция
• Легкость управления под углом 90°.
• Номинальное давление от 16 до 150 бар.
• Идеально подходит для управления насосом с приводом, поскольку имеет линейные характеристики потока.
Металлическое седло, не трущееся, «нулевая утечка», двунаправленное
• Вращение без трения
• Противовыбросовой вал
• Нулевые неорганизованные выбросы
• Упругое металлическое уплотнение
• Момент затяжки
• По своей сути пожаробезопасен
• Размеры 100–1000 мм.
(другие размеры по запросу)
• Рейтинги классов от ANSI 150 до 900.
• от Ру 10 до Ру 150
